Mit CAVA Wiper kann der Anwender die Geometrie eines Wischersystems simulieren, um die gewischte Fläche auf der Windschutzscheibe zu bestimmen. In Verbindung mit der Sichtfeldfunktion von CAVA Vision ist es möglich, den prozentualen Anteil der gewischten Fläche innerhalb des Sichtfeldes zu überprüfen. Darüber hinaus kann das Tool die für die Qualität des Wischvorgangs wichtigen Parameter berechnen und visualisieren

Warum Sie CAVA Wiper wählen sollten?

Gewischte Flächen optimieren
  • Berechnung der überwischten Fläche auf der Windschutzscheibe anhand der definierenden Achse des kinematischen Systems
  • Flexible Definition eines Wischersystems mit bis zu 3 Scheibenwischern für vorne und hinten
  • Unterstützt die gängisten Wischerkinematiktypen
Erfüllen Sie die gesetzlichen Anforderungen an den Wischbereich auf der Windschutzscheibe
  • Prüfen Sie die gesetzlichen Anforderungen an den Wischbereich auf der Windschutzscheibe
  • Direkte Verwendung des Ergebnisses der CAVA Vision-Sichtfeldanalyse als Eingabe für die Analyse
  • Einfaches Umschalten zwischen verschiedenen Normen für unterschiedliche Regionen (UNECE und FMVSS)
Optimieren Sie die Qualität des Wischvorgangs
  • Messen und visualisieren Sie die wichtigsten Qualitätsparameter
  • Visualisierung der Werte als Farbkarte auf der Windschutzscheibe oder als 2D-Diagramm mit Kurven
  • Schnelles Erkennen der Auswirkungen der Designoptimierung
  • Flexibler Berichtsmechanismus zur Erstellung von Excel- oder Textberichten der berechneten Parameter

Werfen Sie einen Blick auf CAVA Wiper

Vorstellung der CAVA Wiper Funktionen

Hauptmerkmale & Funktionen

Wiper Kinematik

  • Definieren Sie ein Wischersystem mit bis zu 3 Wischern.
  • Unterstützt drei Wischertypen: Standard, parallel und trapezförmig.
  • Verwenden Sie eine beliebige Wischeranordnung: unten/oben montiert, Drehung im Uhrzeigersinn/gegen den Uhrzeigersinn, Schmetterling, vorne und hinten.
  • Berechnen Sie die gewischte Fläche auf der Windschutzscheibe.
  • Verwenden Sie die CAVA Vision-Funktion ‚Sichtfelder‘, um die Erfüllung der gesetzlichen Anforderungen gemäß UNECE-R 43 oder FMVSS 104 an die Wischfläche zu überprüfen.
  • Automatische Erkennung des gültigen Drehwinkelbereichs für eine bestimmte Blattgröße.

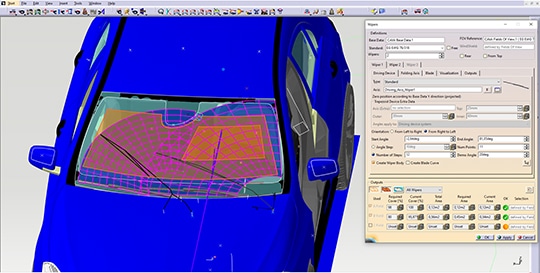

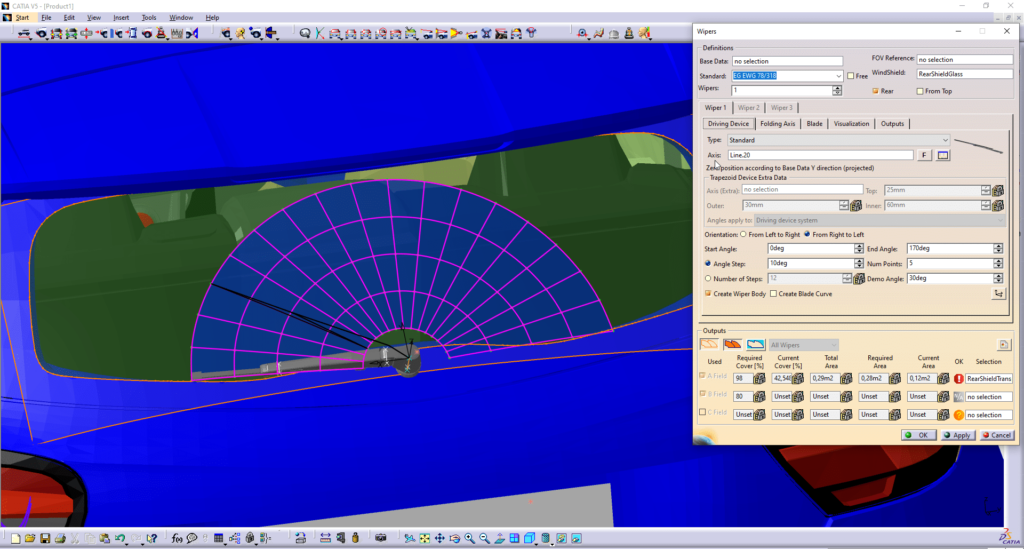

Calculate the wiped area on the windshield

Qualität des Wischens

  • Bewertung der wichtigsten Qualitätsparameter für das Wischergebnis:
    • Krümmungsradius des Wischblatts auf der Windschutzscheibe.
    • Normale Abweichung zwischen Wischerblatt und Windschutzscheibe (Anstellwinkel).
    • Faltungswinkel und Faltungsabstand (Anstieg und Abfall).
    • Sag-Wert (Durchbiegung des Blattes).
  • Anzeige der berechneten Werte als Farbkarte oder Vektor-Feedback auf der Windschutzscheibe.
  • Anzeige als Kurvendiagramm für Werte entlang des Blattes für einen bestimmten Winkel.

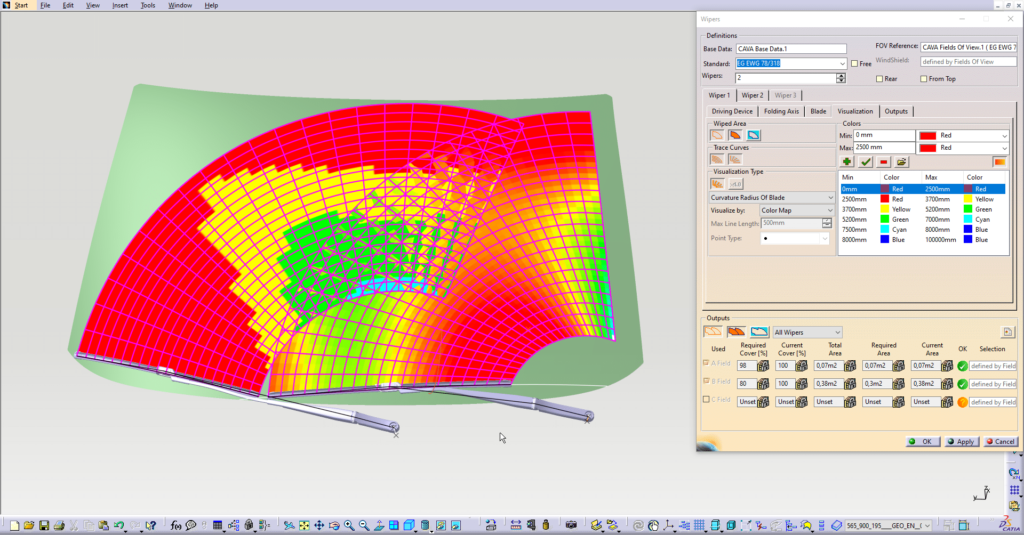

Assess wiping operation - colour map
